Faisceau Jaeger 13 broches pour Citroën Jumpy III, Peugeot Expert III, Toyota Proace II et dérivés à partir de 2016
Un faisceau conçu pour les utilitaires compacts nouvelle génération

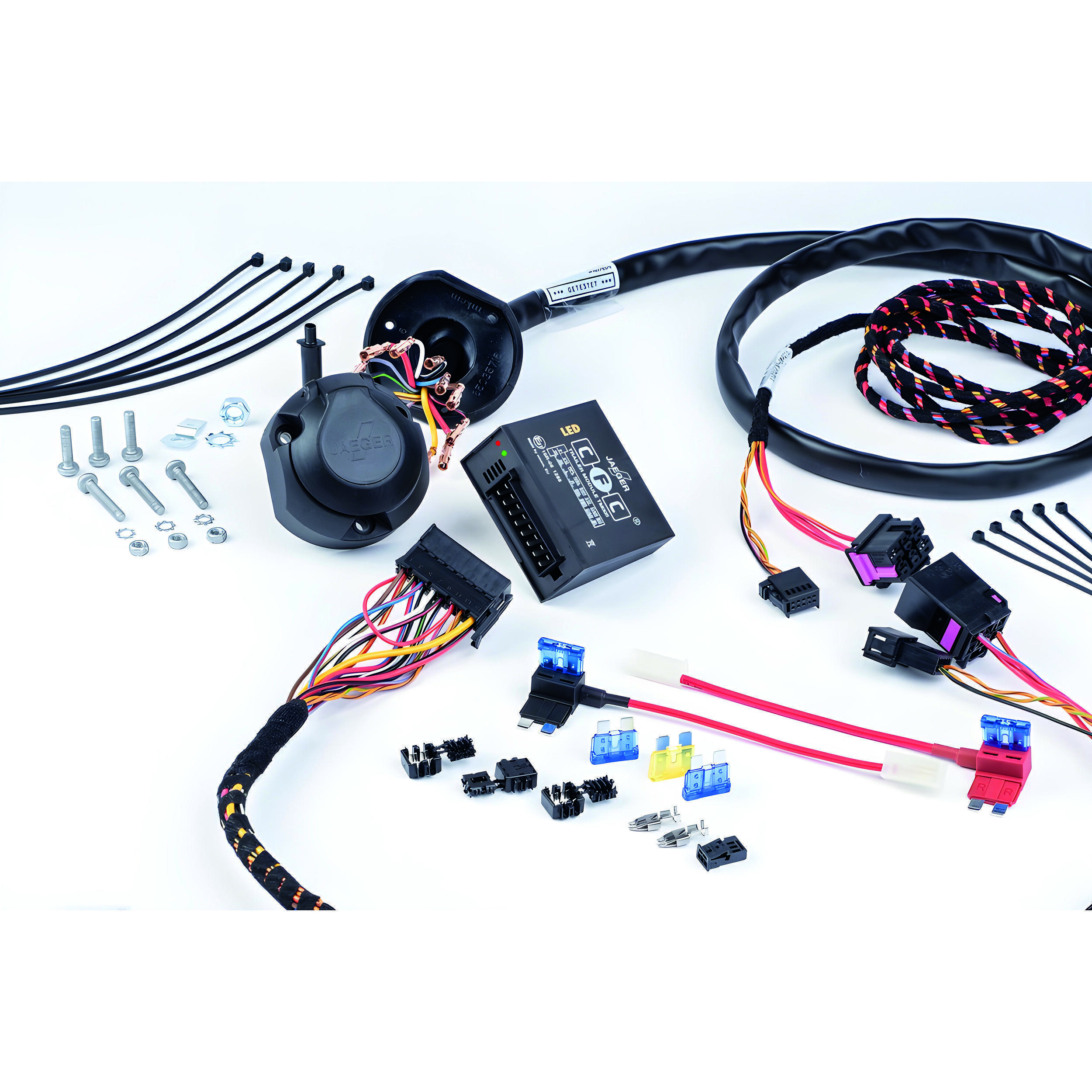

Ce faisceau électrique d’attelage Jaeger 13 broches a été spécialement développé pour les véhicules du groupe Stellantis et Toyota produits à partir de 2016.
Il est compatible avec :
- Citroën Jumpy III et SpaceTourer à partir de 07/2016,
- Peugeot Expert III et Traveller à partir de 07/2016,
- Toyota Proace II et Proace Verso à partir de 02/2016,
- Opel Vivaro-e C à partir de 10/2020,
- ainsi que les versions électriques e-Jumpy, e-Expert, e-SpaceTourer et Proace Electric.
Il convient aux véhicules qui ne disposent pas d’une préparation électrique d’attelage d’origine. Le faisceau assure le raccordement entre le réseau électrique du véhicule et la prise installée près du crochet d’attelage. Il permet ainsi de transmettre les commandes d’éclairage à une remorque, une caravane, un porte-vélos ou un autre équipement tracté compatible.
Une compatibilité étendue sur la plateforme K0
Les dates de compatibilité varient selon les marques et les modèles. Les Toyota Proace et Proace Verso sont concernés à partir de février 2016. Les Citroën Jumpy, Citroën SpaceTourer, Peugeot Expert et Peugeot Traveller sont compatibles à partir de juillet 2016.
Pour Opel, le faisceau concerne les Vivaro C et Zafira Life commercialisés à partir de juillet 2019. Les Fiat Scudo III et Ulysse III sont intégrés à cette famille depuis avril 2022. Ces véhicules utilisent une architecture technique commune, mais leur date de lancement diffère selon le constructeur.
Les versions électriques sont également couvertes : ë-Jumpy, ë-SpaceTourer, e-Expert, e-Traveller, Vivaro-e, Zafira-e Life, Proace Electric et Proace Verso Electric depuis octobre 2020. Les Fiat E-Scudo et E-Ulysse sont concernés depuis avril 2022.
Une prise 13 broches adaptée aux usages professionnels et de loisirs
La connectique 13 broches constitue une solution polyvalente pour les conducteurs utilisant régulièrement un attelage. Elle convient aux remorques professionnelles, aux porte-engins légers, aux caravanes et aux porte-vélos équipés d’une rampe de signalisation.
Ce format permet notamment le raccordement des clignotants, des feux de position, des feux-stop, du feu antibrouillard et du feu de recul, selon l’équipement installé. Le faisceau fonctionne sous 12 volts et utilise une prise conforme au format ISO 11446.
Un raccordement conçu pour les véhicules multiplexés
Les véhicules concernés possèdent une électronique embarquée qui nécessite un faisceau adapté. L’installation doit donc respecter la notice de montage, les points de connexion prévus et le cheminement recommandé des câbles.
Après la pose, le véhicule doit être configuré en mode attelage. La documentation technique précise que les fonctions lumineuses de la remorque ne sont opérationnelles qu’après le codage électronique du véhicule. Cette intervention nécessite un équipement de diagnostic compatible.
Avant la commande, il est recommandé de contrôler le modèle exact, la motorisation, la date de fabrication et l’absence de préparation électrique d’origine. En cas de doute, une vérification à l’aide du numéro de série du véhicule permet de sécuriser la compatibilité
